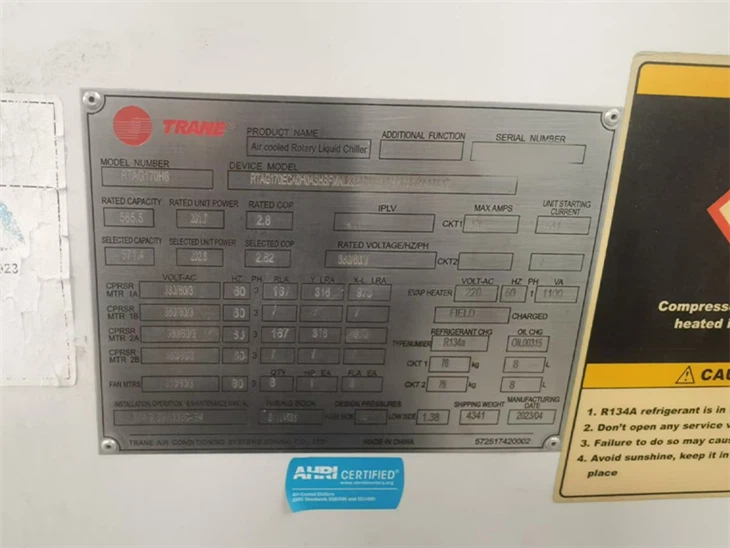

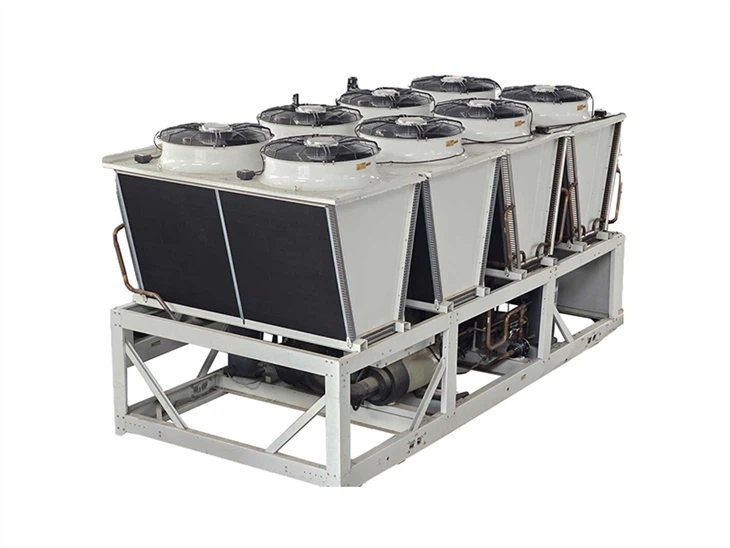

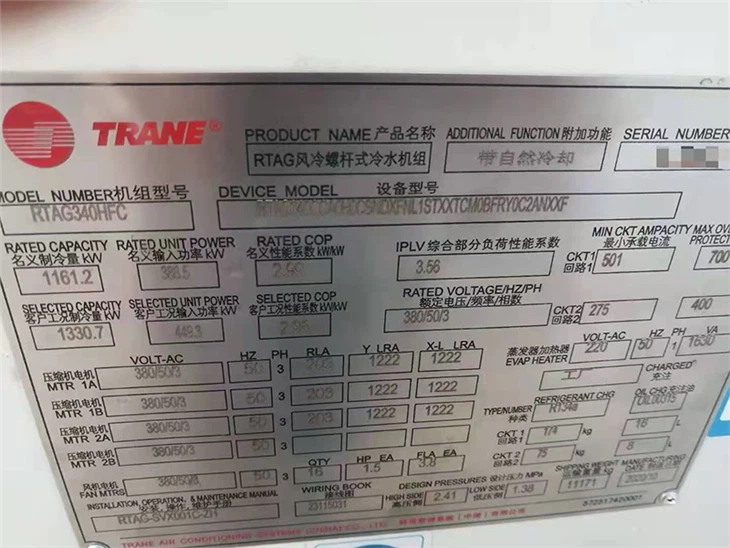

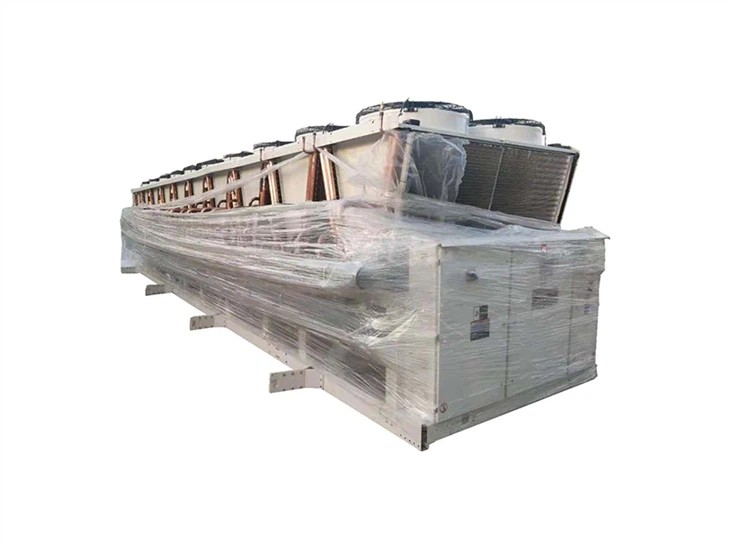

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

Trane RTAG Kjøler

Trane rtag Chillers er en høy-energieffektiv-effektiv kjøleløsning designet for kommersielle og industrielle applikasjoner. RTAG-serien er kjent for sin pålitelighet og miljøvennlige funksjoner, og er ideell for kjøling av store og mellomstore- bygninger og anlegg, og tilbyr en utmerket balanse mellom energieffektivitet, bærekraftig drift og driftssikkerhet.

Sende bookingforespørsel

Last ned

Beskrivelse

Funksjoner

På lager Klar til å sendes

1. Høyt energieffektivitetsforhold:

-RTAG-serien har høy-effektive dobbeltgjengede-kompressorer som sikrer et utmerket energieffektivitetsforhold under ulike belastningsforhold. Dette reduserer driftskostnadene betydelig, og gir en COP (Coefficient of Performance) på opptil 3,2.

-Med denne høye effektiviteten kan brukere forvente redusert energiforbruk og lavere strømregninger, noe som gjør RTAG-serien til en kostnadseffektiv-løsning for store kjølebehov.

2.Miljøvennlig kjølemiddel:

-Trane Screw Chiller i RTAG-serien bruker R134a-kjølemediet, et mer miljøvennlig alternativ sammenlignet med tradisjonelle kjølemedier. Dette bidrar til å redusere enhetens miljøpåvirkning, støtter det globale bærekraftarbeidet samtidig som det fortsatt oppfyller kjølekravene til kommersielle og industrielle anlegg.

3. Intelligent kontrollsystem:

-RTAG-kjøleaggregatene er utstyrt med UC800 berøringsskjermkontroller, som tilbyr avanserte adaptive kontrollfunksjoner. Disse inkluderer:

-Nullstilling av kjølevannstemperatur for bedre presisjon.

-Enhet myk lasting for å optimalisere systemeffektiviteten.

-Grunnleggende lastkontroll og presis lastkontroll for forbedret ytelse.

-Fjernkontrollfunksjoner, som gir fleksibilitet og brukervennlighet.

-Dette intelligente kontrollsystemet muliggjør finjustert-responsiv drift, som sikrer at enheten yter optimalt under skiftende forhold.

4. Lavstøyteknologi:

-RTAG-serien tilbyr fire støyalternativer for å imøtekomme ulike støykrav:

-Standard

-Semi-Lav støy

-Lav støy

-Lav støy og nattmodus

-Dette utvalget av støyalternativer gjør RTAG-serien ideell for bruksområder der støynivået må kontrolleres, for eksempel i kontorbygg, sykehus og boligområder.

5. Avansert kontrollsystem med AdaptiView TD7:

-Enheten inkluderer AdaptiView TD7 dynamisk fargeskjerm berøringsskjerm og Symbio800-kontrollere, som gir et intuitivt grafisk grensesnitt for enklere betjening og systemovervåking.

-AdaptiView TD7 muliggjør forenklet kontroll og visualisering, slik at operatører raskt kan vurdere systemytelsen og foreta justeringer etter behov.

-Adaptiv kontrolllogikk optimerer systemets drift, og sikrer effektiv og pålitelig ytelse på tvers av et bredt spekter av forhold.

Modell	Trane RTAG
Kjølekapasitet	Spesifikke parametere er tilgjengelige i det tekniske databladet.
Vekt og størrelse	Spesifikke dimensjoner og vektdetaljer finnes i dataarket.
Strømforsyning	380V/50Hz
Type kjølemiddel	R-134A
Skjerm	AdaptiView TD7 og Symbio800 kontrollere
COP	Rundt 3.2

Søknad

De RTHG vann-kjølte Trane-skruekjølerne er ideelle for:

Næringsbygg

Kjøpesentre, kontorbygg

Industrianlegg

Produksjonsanlegg, kjemiske anlegg, kjølelager

Medisinske institusjoner

Sykehus, laboratorier

Datasentre

Serverrom, datasentre for nettskyer

parameter

Høy-effektiv parametertabell for nominell kjøleytelse
Modell		RTAG-H	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Kjølemiddel		KW	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Kjølemiddel		Tonn	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Kapasitet		KW	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Kjølemiddel		R134a
Strømforsyning		380V150Hz/3Ph
Kompressor	Type	Horisontal semlenclosed skruekompressor
	Shrter	Wye-Delta Closed Transition Starter
	Kretser		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Min belastning		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Fordamper	Type	Shell & Tube (CHIL)
	Vurderingsflyt	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Ranger WPD	kPa	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	rørstørrelse	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Kondensator	Fan type		Aksial strømning
	Mengde	per	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	makt	KW/pr	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Viftehastighet	RPM	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Enkel vifte luftstrøm	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
		A	269	319	369	405	441	489	528
Oppstart-aktuell		A	406	371	413	513	543	576	609
Kjølemiddel lade	ckt 1	kg	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Kjølemiddel lade	ckt 2	kg	NA	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Dimensjon	Lengde	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Bredde	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Høyde	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Fraktvekt		kg	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Driftsvekt		kg	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Merknader: 1. Kjøleforhold: vanninntaks- og utløpstemperatur 12 grader C/7 grader, omgivelsestemperatur 35 grader; begroingskoeffisient 0,018m. grad /kW, 85-225tonn maskinfordamper er 2 prosesser, 255tonn og over maskinfordamper er 1 prosess; 2. Alternativer for ultra-lav støy, bred ringtemperatur eller lav ringtemperatur, EC-motor brukes på luftsiden; 3. Strømforsyningstype velges i henhold til enhetens spenning (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tre alternativer), og gjeldende verdi gitt i tabellen er basert på 380V/50Hz/3Ph; 4. Tranes produkter blir stadig forbedret og oppdatert. Hvis det er endringer i dataene i tabellen ovenfor, vil vi ikke varsle deg separat. Vennligst tilgi oss.

Modell		RTAG-X	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Kapasitet		KW	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Kapasitet		Tonn	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Kapasitet		KW	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Kjølemiddel		R134a
Strømforsyning		380V150Hz/3Ph
Kompressor	Type	Horisontal semlenclosed skruekompressor
	Starter	Wye-Delta Closed Transition Starter
	Kretser		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Min belastning		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Fordamper	Type	Shell & Tube (CHIL)
	Vurderingsflyt	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Ranger WPD	kPa	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	rørstørrelse	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondensator	Fan type		Aksial strømning
	Mengde	per	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	makt	KW/pr	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Viftehastighet	RPM	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Enkel vifte luftstrøm	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Maks RLA 1	Kontrollpanel 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Kontrollpanel 2										-	226	275	275	275	498	537	547	547
Start-opp Nåværende	Kontrollpanel 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Kontrollpanel 2										-	441	530	530	530	717	747	753	753
Kjølemiddel lade	ckt 1	kg	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Kjølemiddel lade	ckt 2	kg	NA	NA	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Dimensjon	Lengde	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Bredde	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Høyde	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Fraktvekt		kg	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Driftsvekt		kg	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Merknader: 1. Kjøleforhold: vanninntaks- og utløpstemperatur 12 grader C/7 grader, omgivelsestemperatur 35 grader; begroingskoeffisient 0,018m. grad /kW, 85-225tonn maskinfordamper er 2 prosesser, 255tonn og over maskinfordamper er 1 prosess; 2. Alternativer for ultra-lav støy, bred ringtemperatur eller lav ringtemperatur, EC-motor brukes på luftsiden; 3. Strømforsyningstype velges i henhold til enhetens spenning (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tre alternativer), og gjeldende verdi gitt i tabellen er basert på 380V/50Hz/3Ph; 4. Tranes produkter blir stadig forbedret og oppdatert. Hvis det er endringer i dataene i tabellen ovenfor, vil vi ikke varsle deg separat. Vennligst tilgi oss.

Modell		RTAG-P	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Kapasitet		KW	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Kapasitet		Tonn	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Kapasitet		KW	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Kjølemiddel		R134a
Strømforsyning		380V150Hz/3Ph
Kompressor	Type	Horisontal semlenclosed skruekompressor
	Starter	Wye-Delta Closed Transition Starter
	Kretser		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Min belastning		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Fordamper	Type	Shell & Tube (CHIL)
	Vurderingsflyt	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Ranger WPD	kPa	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	rørstørrelse	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Kondensator	Fan type		Aksial strømning
	Mengde	per	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	makt	KW/pr	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Viftehastighet	RPM	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 970 min200	maks 970 min200	maks 970 min200	maks 970 min200	maks 970 min200	maks 970 min200	maks 970 min200	maks 910 min200
	Enkel vifte luftstrøm	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Maks RLA 1	Kontrollpanel 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Kontrollpanel 2											-	226	270	270	270	493	533	570	537	543
Start-opp Nåværende	Kontrollpanel 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Kontrollpanel 2											-	226	266	266	266	631	741	764	747	462
Kjølemiddel lade	ckt 1	kg	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Kjølemiddel lade	ckt 2	kg			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Dimensjon	Lengde	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Bredde	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Høyde	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Fraktvekt		kg	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Driftsvekt		kg	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Merknader: 1. Kjøleforhold: vanninntaks- og utløpstemperatur 12 grader C/7 grader, omgivelsestemperatur 35 grader; begroingskoeffisient 0,018m. grad /kW, 85-225tonn maskinfordamper er 2 prosesser, 255tonn og over maskinfordamper er 1 prosess; 2. Alternativer for ultra-lav støy, bred ringtemperatur eller lav ringtemperatur, EC-motor brukes på luftsiden; 3. Strømforsyningstype velges i henhold til enhetens spenning (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tre alternativer), og gjeldende verdi gitt i tabellen er basert på 380V/50Hz/3Ph; 4. Tranes produkter blir stadig forbedret og oppdatert. Hvis det er endringer i dataene i tabellen ovenfor, vil vi ikke varsle deg separat. Vennligst tilgi oss.

Modell		RTAG-S	125	145	155	170	190	205
Kapasitet		KW	440	510	546	586	642	695
Kapasitet		Tonn	125	145	155	167	183	198
Kapasitet		KW	139	160	173	187	201	222
COP		KW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		KW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Kjølemiddel		R134a
Strømforsyning		380V150Hz/3Ph
Kompressor	Type	Horisontal semlenclosed skruekompressor
	Starter	Wye-Delta Closed Transition Starter
	Kretser		2	2	2	2	2	2
	Min belastning		18%	18%	18%	18%	18%	18%
Fordamper	Type	Shell & Tube (CHIL))
	Vurderingsflyt	I/S	21	24	26	28	31	33
	Ranger WPD	kPa	41	54	47	40	50	44
	rørstørrelse	mm	DN125	DN125	DN125	DN150	DN150	DN150
Kondensator	Fan type		Aksial strømning
	Mengde	per	8	8	8	8	10	10
	makt	KW/pr	1.8	1.8	1.8	1.8	1.8	1.8
	Viftehastighet	RPM	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200	maks 910 min200
	Enkel vifte luftstrøm	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Maks RLA 1	Kontrollpanel 1	A	319	369	405	441	489	528
Start-opp Nåværende	Kontrollpanel 1	A	285	327	357	387	420	453
Kjølemiddel lade	ckt 1	L	6	6	7	8	8	8
Kjølemiddel lade	ckt 2	L	6	6	6	8	8	8
Dimensjon	Lengde	mm	5,150	5150	5150	5150	6330	6330
	Bredde	mm	2245	2245	2245	2245	2245	2245
	Høyde	mm	2480	2480	2480	2480	2480	2480
Fraktvekt		kg	4202	4510	4554	4721	5079	5178
Driftsvekt		kg	4426	4744	4801	4982	5351	5465
Merknader: 1. Kjøleforhold: vanninntaks- og utløpstemperatur 12 grader C/7 grader, omgivelsestemperatur 35 grader; begroingskoeffisient 0,018m. grad /kW, 85-225tonn maskinfordamper er 2 prosesser, 255tonn og over maskinfordamper er 1 prosess; 2. Alternativer for ultra-lav støy, bred ringtemperatur eller lav ringtemperatur, EC-motor brukes på luftsiden; 3. Strømforsyningstype velges i henhold til enhetens spenning (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tre alternativer), og gjeldende verdi gitt i tabellen er basert på 380V/50Hz/3Ph; 4. Tranes produkter blir stadig forbedret og oppdatert. Hvis det er endringer i dataene i tabellen ovenfor, vil vi ikke varsle deg separat. Vennligst tilgi oss.
